硬件系统组成

　　① 感知传感器单元

　　② 边缘控制主机(PLC温室控制柜)

　　工业级PLC主控，本地触摸屏现场操作;

　　多路开关量、模拟量输入输出，可扩展，支持多棚分区独立控制;

　　支持本地自动运行，断网保护，网络断开后温室维持自动调控，联网后同步历史数据;

　　4G/以太网双通信，数据加密上传;

　　设备状态采集、故障自检、过载保护。

　　③ 执行机构清单

　　通风降温系统：顶开窗电机、侧开窗、环流风机、湿帘+水泵、排风机;高温自动开窗、启动湿帘降温，高湿自动通风降湿;

　　遮阳系统：外遮阳电机、内遮阳保温幕;强光自动展开遮阳，夜间内幕保温;

　　补光系统：LED植物补光灯;光照不足时段自动开启补光;

　　加温系统：热水管道/空气源热泵接口，低温自动启动加温;

　　水肥一体化灌溉系统：水肥一体机、电磁阀、滴灌/喷灌管路;根据土壤湿度、EC值自动灌溉施肥;

　　CO₂补气系统：CO₂发生器/钢瓶减压阀;白天作物光合阶段按需补气;

　　卷膜系统(日光棚)：电动卷膜器，自动开启/关闭侧膜通风。

　　④ 硬件特点

　　模块化设计，可按需选配，老棚改造、新建温室均可适配;

　　执行机构带过载、限位保护，防止电机损坏;

　　传感器防护等级IP65，适应温室高湿、腐蚀环境;

　　控制柜具备防雷、防水防尘设计。

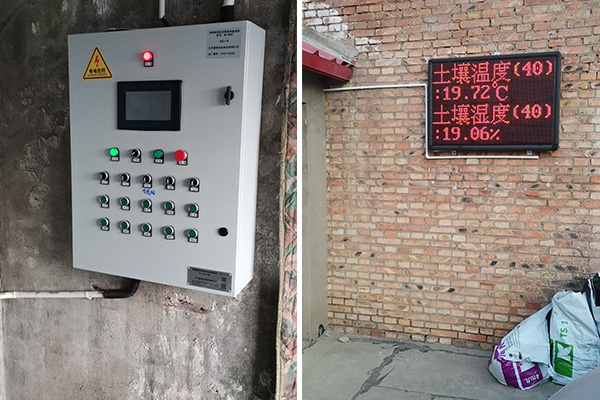

温室大棚自动控制系统现场安装图片
